中石油西北化工銷售分公司音頻系統改造
信息來源：天創集團發布時間：2022-08-15
中石油西北化工銷售分公司位于甘肅省蘭州市，該項目是中石油西北化工銷售分公司多功能廳、會議室擴聲系統的改造。
項目中原擴聲系統設計存在以下諸多問題：
1. 多功能廳聲學建筑上存在穹頂造型，在音響系統的擴聲中容易產生聲聚焦現象，在實際使用中存在過多混響聲，使得多功能廳在語言類擴聲中，語言清晰度不夠，聲均勻度不佳。
2. 多功能廳現場使用4只15寸傳統主擴擴聲音箱，音箱統一由主席臺位置向產地中間位置投射，使得聲線經過地面反射，直接導入穹頂造型，形成聲聚焦，進一步造成聲聚焦現象加重，影響多功能廳語言類擴聲使用;并且4只15寸傳統音箱功率過大，直接造成多功能廳聲壓級過大，在非聽音區造成聲能堆疊，增加混響聲的過量產生。
3. 多功能廳地面整體選用陶瓷地磚，不僅沒有對向穹頂方向聲反射進行吸收，反而是反射效果更加明顯，間接增加了本多功能廳的聲能混響。
4. 多功能廳主席臺沒有放置返送音箱，對于主席臺位置的領導，不能夠直接有效的聽到返送監聽，而是只靠主席臺對面墻壁的反射來聽到自己發言的擴聲，延時問題暫且可以忽略，但是音質變渾濁，本身清晰度不夠，給領導發言造成一定負面影響。
針對以上問題甲方要求，針對不同領導的發言習慣問題，對于話筒要有進一步的調整，即要求話筒可以有針對性的進行音量的預調制，對應固定使用的領導，可以將不同發言習慣的發言聲音統一調試到同一電平，便于整個會議發言音量一致化的需求。天創中電設計人員根據客戶的實際需求以及該系統原有的現狀提出新的解決的辦法：
1. 使用美國Renkus-Heinz有源可導向性線陣列ICL-R，在主席臺兩側安裝，配置Renkus-Heinz有源雙15吋低音音箱IC215S-R，有源可導向性線陣列可直接快速安裝于低音音箱之上，對于整個多功能廳沒有任何裝修要求。由于本多功能廳穹頂之外的部分，層高不是很高，因此音箱安裝高度無需增加。在實際使用中，有源可導向性線陣列可通過DSP軟件設計聲音投射角度，我們可將聲音投射角度控制在一定范圍之內，一般在垂直20°，水平150左右，這樣可以保證正常聲場聽音區的聲音覆蓋，并且可以有效的控制有源可導向性線陣列對于地面與穹頂?shù)穆暷芡渡?，最大化的降低穹頂?shù)穆暰劢宫F(xiàn)象，以及地面的反射。
2. 由于現場的音箱選型存在音箱為傳統音箱，發音單元尺寸較大，且總聲功率較大的問題，我們考慮在主擴音箱及低音音箱選型確定之后，主擴音箱無需再做過多修改，這樣既可以滿足正常的會議及演出娛樂的使用。
3. 地面建議鋪設地毯，質地以吸引優良者為佳，建議使用質地厚實，毛或者化纖質地均可，總之，盡量減少陶瓷地磚的實際面積。
4. 主席臺位置增加Renkus-Heinz有源返送音箱PN121M/12，音量以主席臺位置領導能夠清晰準確的聽到自己的聲音為目的。

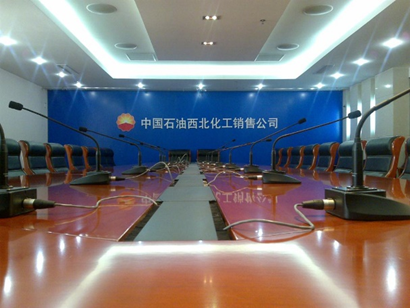

5. 去除原手拉手會議系統，選用電容鵝頸話筒與美國品牌Biamp的Audia Solo 8×8話筒處理器的方式，將領導話筒逐一接入話筒處理器，進行獨立的電平、頻響調整，將適應各位領導的電平信號混合接入后級擴聲系統，實際操作過程中，操作人員無需對特定領導話筒進行音量調整，而是只需對整體擴聲音量進行調整，這樣大大降低了調音強度，也減少的人為誤操作所帶來的擴聲隱患。會議室建聲沒有問題，配置了Renkus-Heinz的IC8音箱作為主擴音箱，結合美國SoundTube吸頂揚聲器，做到了非常好的會議擴聲效果。會議室鵝頸話筒與多功能廳一樣使用了鵝頸話筒結合話筒處理器的方式，可以對每一支話筒進行EQ調整，實現了很好的會議語音信號拾取。
經過技術人員的調試，項目已經投入使用，在數次會議期間系統運行穩定，天創中電技術人員得到了甲方的一致好評。截至目前，系統整體運行穩定，未出現問題。
涉及產品:
Biamp Audia、Nexia系列音頻處理器、
Renkus-Heinz ICL、IC8、PN系列揚聲器、
SoundTube CM系列吸頂揚聲器、
